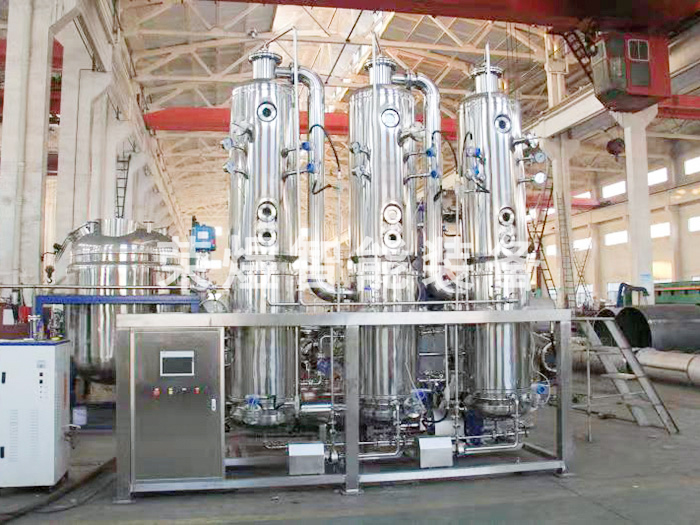

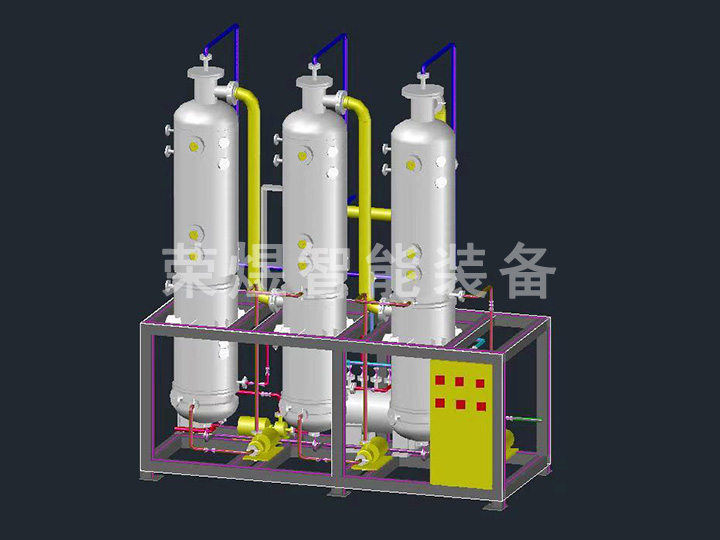

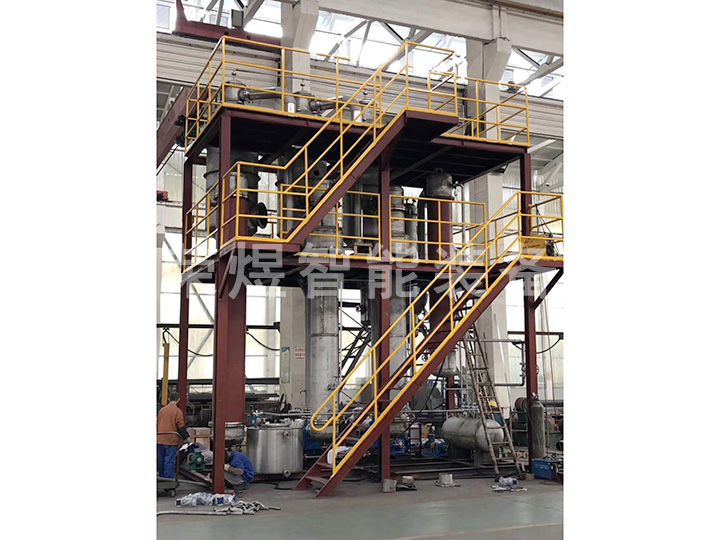

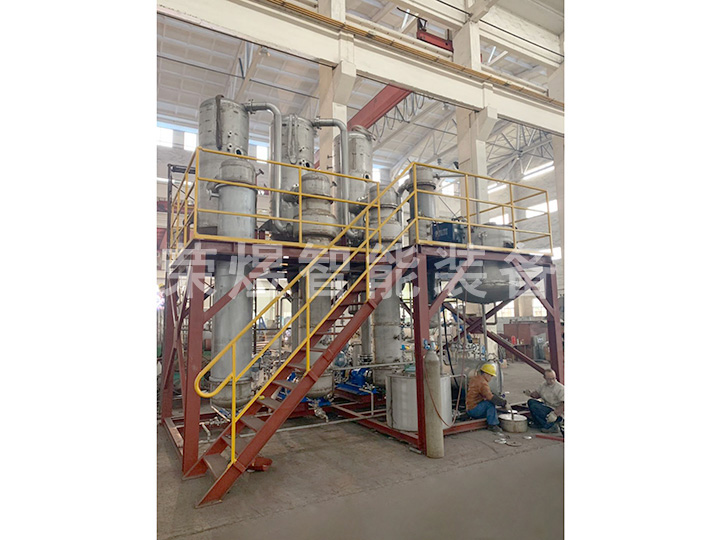

三效蒸發結晶裝置產品概述
       三效蒸發結晶裝置，是一種采用列管式自循環加熱工作原理，物理受熱時間短、蒸發速度快、操作簡單的提取濃縮設備，有效保持物料原效，廣泛適合于制藥、化工、食品、輕工等的液體物料的蒸發濃縮工藝裝置。

性能與特點
       1、本設備采用列管式自循環內加熱工作原理，物料利用熱量上升的原理，在換熱器內部由上而下不斷循環。
       2、節能效果好，比單效蒸發器節約蒸發量70%左右。物料在密閉系統中蒸發濃縮，環境清潔舒適，本系統設備設計有除沫裝置，防止跑料現象。
       3、自循環蒸發適用范圍很廣，熱敏性物料、較高粘度的溶液物料、濃縮比大的物料、含有少量固體溶液的物料都可適用，但高粘度物料、容易結垢的物料或有晶體析出的物料需要配套其他設備使用（比如刮板薄膜蒸發器），產量可設計每小時可從幾百公斤到幾十噸。
       4、根據物料特性，流程可以分為順流、逆流、串聯、并聯設計。

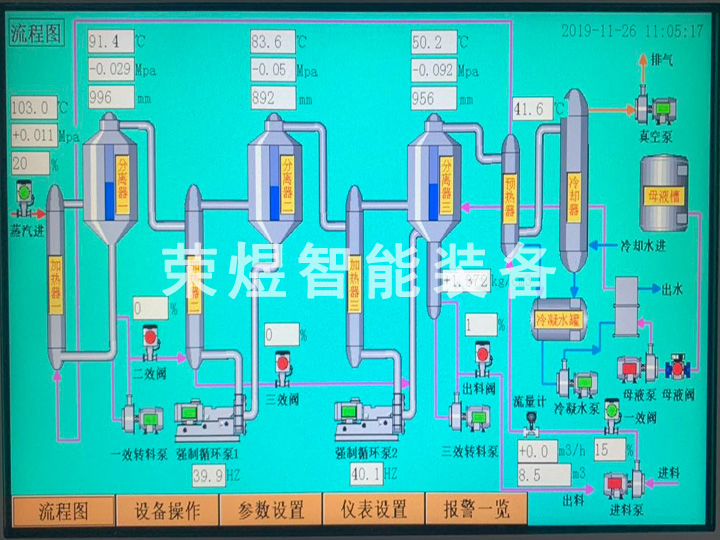

       5、配置全自動控制系統，使用簡便，占地小，效果穩定，可進行連續性生產。

技術參數

型 號	RZSZ-500	RZSZ-1000	RZSZ-2000	RZSZ-3000	RZSZ-5000
進料量（kg/h）	500	1000	2000	3000	5000
蒸發量（kg/h）	450	900	1800	2700	4500
蒸汽耗量（kg/h）	190	380	760	1140	1900
耗電量（kw/h）	6	12	18	26	32
冷卻水量（T/h）	10	20	40	60	100
生蒸汽壓力（表壓Mpa）	0.3
一效加熱器溫度（℃）	~100
二效加熱器溫度（℃）	~80
三效加熱器溫度（℃））	~60
分離器溫度（℃）	55~85
分離器真空度（Mpa）	-0.05~0.08

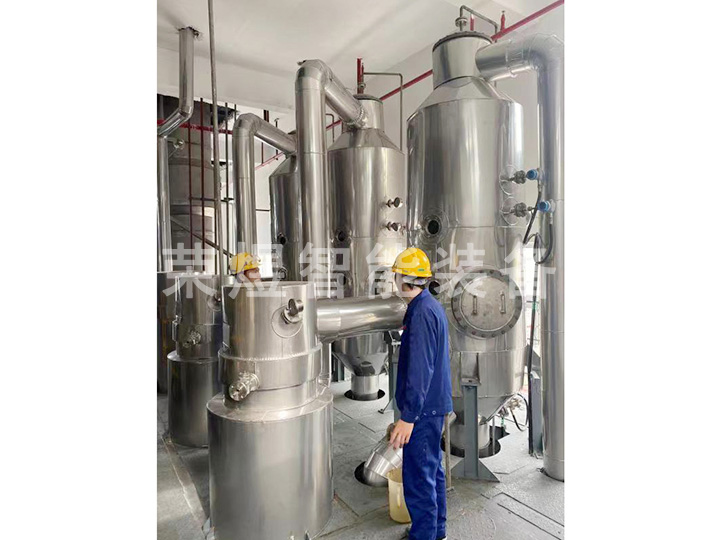

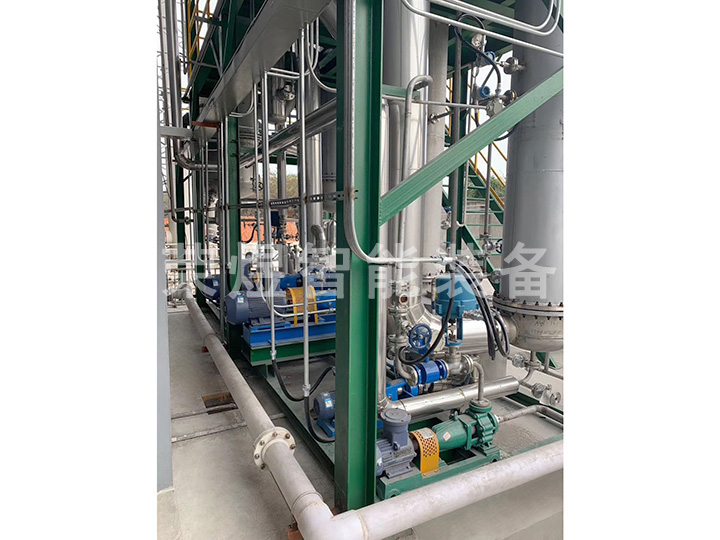

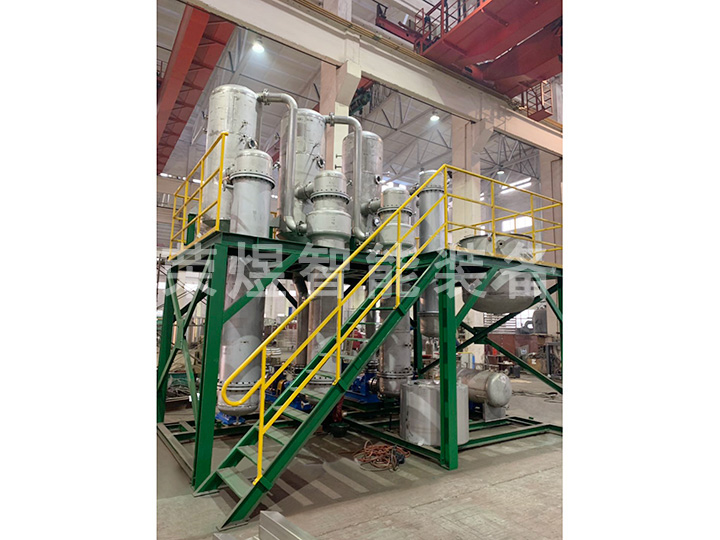

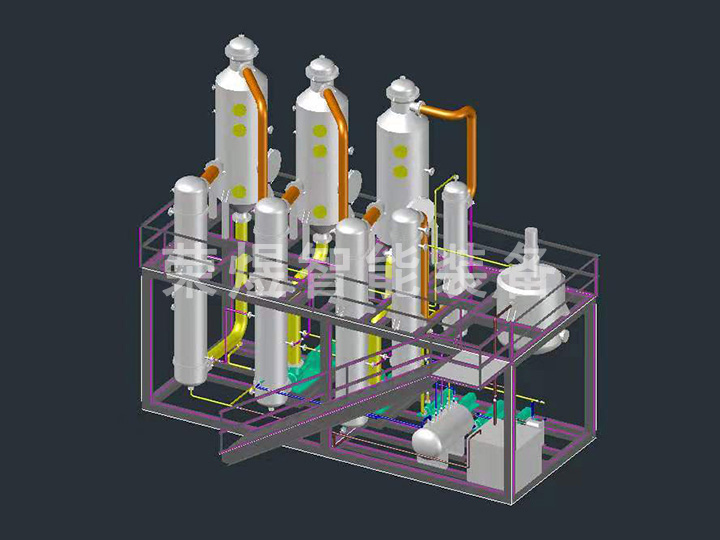

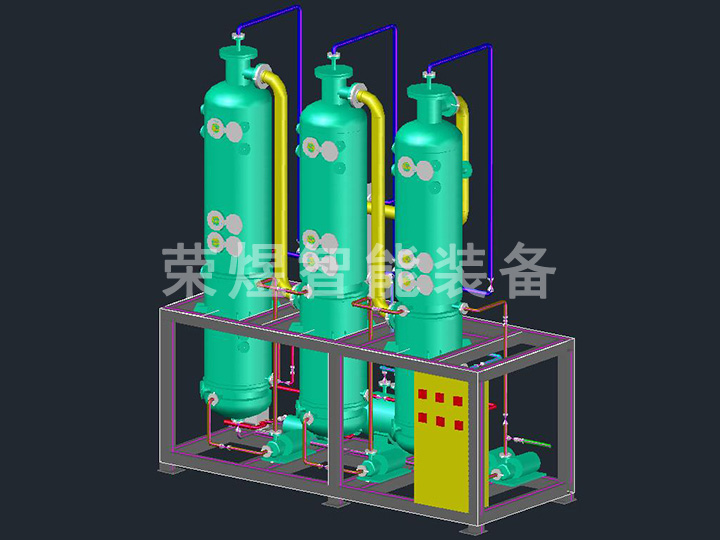

三效強制循環蒸發結晶裝置概述
       三效多級蒸發器，是一種采用列管式強制循環外加熱工作原理，物理受熱時間短、蒸發速度快、濃縮比重大，有效保持物料原效，廣泛適合于制藥、化工、食品、輕工等的液體物料的蒸發濃縮工藝過程，特別適用于高鹽廢水處理。

性能與特點

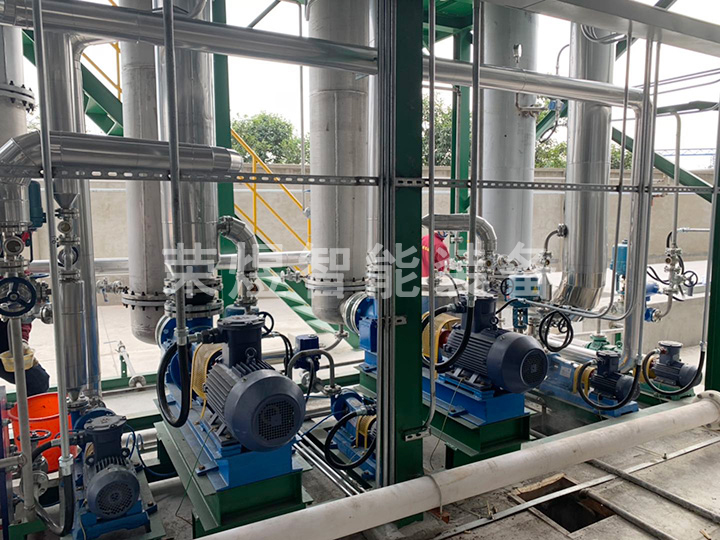

       1、本設備采用列管式強制循環外加熱工作原理，配有強制循環泵。物料受熱時間短、蒸發速度快，濃縮比重大，可應用于高鹽廢水濃縮結晶、除鹽工藝。
       2、節能效果好，比單效蒸發器節約蒸發量70%左右。物料在密閉系統中蒸發濃縮，環境清潔舒適，本系統設備獨特的除沫裝置，防止跑料現象。
       3、強制循環蒸發適用于熱敏性物料、濃縮比大的物料、高粘度物料、容易結垢的物料或有晶體析出的物料都可適用，如有有機物可配套刮板薄膜蒸發器效果好，產量可設計每小時可從幾百公斤到幾十噸。
       3、按物料流程可以分為順流、逆流。材質可根據物料的特性分別選擇。
       4、配置全自動控制系統，使用簡便，效果穩定，可進行連續性生產。

主要技術參數

型 號	RQSZ-1000	RQSZ-2000	RQSZ-3000	RQSZ-4000	RQSZ-5000
進料量（kg/h）	1000	2000	3000	4000	5000
出水量（kg/h）	900	1800	2700	3600	4500
生蒸汽耗量（kg/h）	380	760	1140	1520	1900
耗電量（kw/h）	40	50	80	100	100
冷卻水量（T/h）	20	40	60	80	100
生蒸汽壓力（表壓Mpa）	0.3
一效加熱器溫度（℃）	~100
二效加熱器溫度（℃）	~80
三效加熱器溫度（℃））	~60
分離器溫度（℃）	55~85
分離器真空度（Mpa）	-0.05~0.08

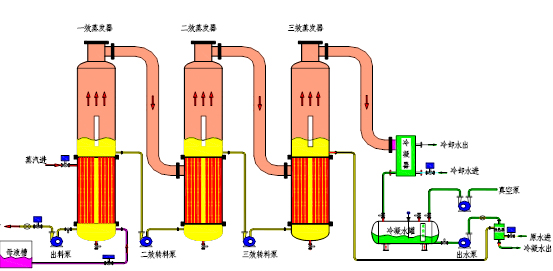

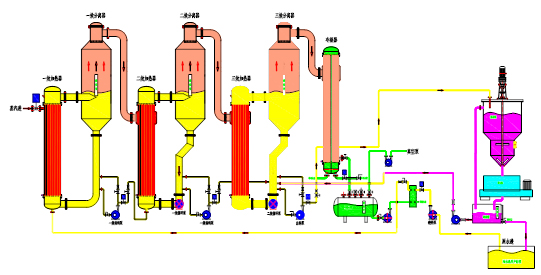

主要部件示意圖
       1、一效加熱器    2、二效加熱器    3、三效加熱器    4、一效分離器    5、二效分離器    6、三效分離器    7、預熱器    8、冷凝器    9、冷水罐
